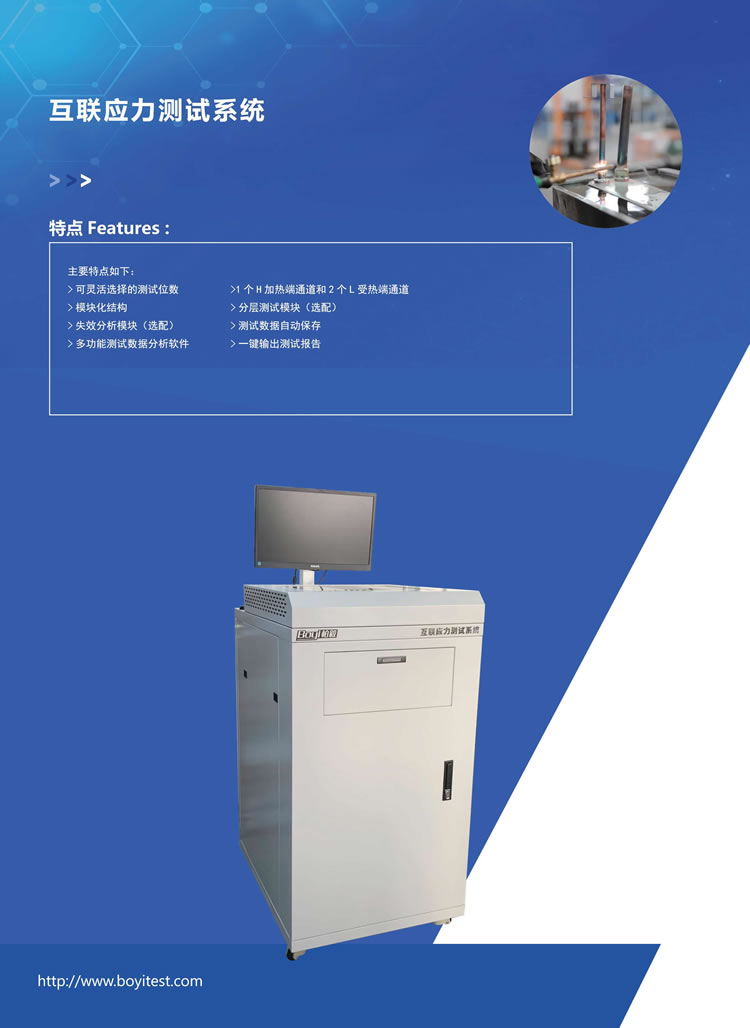

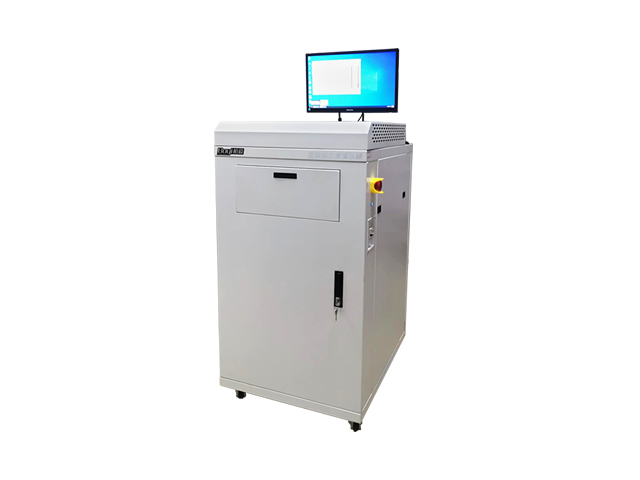

IST（ interconnection test system）互連應力測試系統

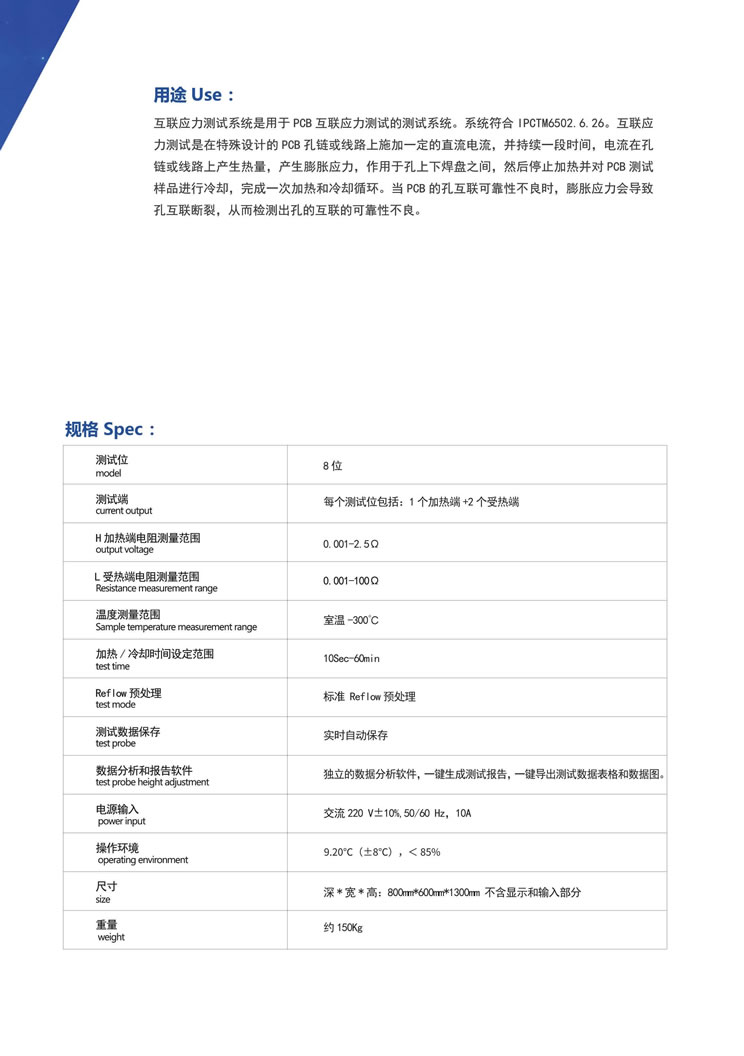

IST（ interconnection test system）互連應力測試系統，又稱互聯應力測試系統。是一種專門用于檢測PCB電路板內部互聯應力情況的設備。該系統通過施加電壓和電流，檢測電路板內部的應力分布情況，從而評估電路板的穩定性和可靠性。

上海柏毅IST互連應力測試系統滿足IPC-TM-650 2.6.26要求，主要特點有：

●可靈活選擇的測試位數

根據用戶選擇的不同配置，系統可提供 8，12，16等不同數量的測試位，以應對不同批量試樣的測試。

●1個H加熱端通道和最多3個L受熱端通道

每個測試位，提供 1個H加熱端，以及最多可達 3個通道的 L受熱端，可以同時測試到更多的 D a i s y C ha in菊花鏈和互連孔。

●模塊化結構

系統模塊化結構，易于擴展，易于進行故障定位和維修更換。

●校正功能

H加熱端以及 L受熱端的電阻測試，均可以進行校正，以保證測試結果的準確性。

●分層測試模塊（選配）

系統可以選配分層測試模塊，檢測樣品經過測試后是否發生分層。

●失效分析模塊（選配）

系統可以選配熱盤失效分析模塊，或者紅外熱像分析模塊，以方便完成測試后，用戶找到樣品測試鏈中的失效孔進行根本原因分析。

●系統自我檢查

完善的各項系統自我檢查功能，用戶即可進行系統測試和功能的自我檢查，以保障系統長期可靠運行。
