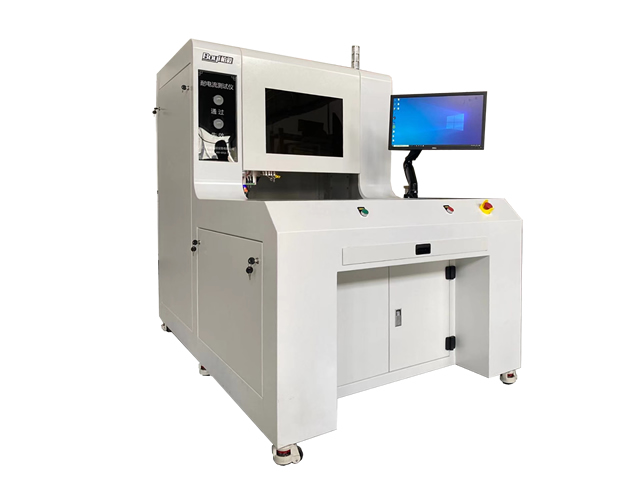

HCT耐電流測試系統（High Current Test System）

HCT耐電流測試系統（High Current Test System）又稱耐電流測試儀、耐電流測試機是一種用于測試和評估電氣設備在高電流條件下的性能和可靠性的測試系統。這種測試系統主要用于檢測電氣設備在極端電流條件下的耐受能力，以驗證其在實際應用中的安全性和可靠性。可以測試電子元器件、電路板和電子設備在不同電壓、電流等工作條件下是否穩定、是否符合安全、可靠性和性能要求的測試儀器。主要作用是檢測和評估電子設備的耐電流能力,也可以用來測試PCB的電氣性能和損壞情況。

HCT耐電流測試系統能夠?qū)Υ郎y電子元器件或電路板在給定電流條件下運行的穩定性、故障率和電性能進行測試。通常,它可以通過測試電流值、電壓、電阻、功率等參數,來評估待測電子元器件或電路板的耐電流水平、可靠性和電氣性能等特性,從而判斷其是否能滿足相關的設計要求和實際應用需求。

隨著電子設備的復雜性不斷提高,對其功耗、能耗、安全等要求越來越高,耐電流測試儀(HCT)已成為電子設備制造和維護過程中不可或缺的關鍵測試工具。在電子元器件、電路板設計、開發、制造和測試等領域廣泛應用。柏毅HCT耐電流測試系統精度高、量程寬、抗干擾能力強、操作簡單而廣受PCB行業企業的青睞。主要組成部分包括下列幾個方面:

載荷裝置:負責給測試樣品施加電流載荷,載荷裝置的載荷范圍和精度需根據測試需求確定。

電源:提供需要的電壓和電流,具有可靠穩定、功率調節靈活等特點,可以控制電流的類型、工作周期、電流大小等參數

測量儀器:用于測量測試樣品在電流載荷下的電壓、電流、溫度等參數,并記錄相關的測量數據,以供分析和判斷。

控制器:負責整個測試過程的控制和監管。控制器可以對電流的類型、大小、持續時間等參數進行設定,同時也可以記錄測試數據、生成測試報告等操作。

數據分析與處理軟件:用于處理、分析測試數據,生成測試報告。根據不同的測試需求,這些軟件應能提供不同的算法和數據分析工具。同時,軟件還應能根據測試結果進行自動報警或提示。

除了以上組成部分外,耐電流測試儀(HCT)通常還具備如下兩種附加功能:

保護措施:隨著電流的加大,PCB電路板等測試樣品極易受到短路燒毀等損壞。為了保護被測試樣品,耐電流測試儀(HCT)通常會安裝多種保護措施,如電流限制、自動短路切斷、過熱保護等。

輔助儀器:通常包括顯微鏡、影像設備、紅外輻射測量儀等輔助設備,用于更直觀地觀察測試樣品的工作狀態,幫助分析測試結果。

HCT耐電流測試系統的校驗標準是由質量監督檢驗檢疫總局頒布的《計量器具校準規程》,其中規定了電阻測量器、電壓測量器和電流測量器等測試儀器的校準方法及要求。在此基礎上,HCT耐電流測試系統通常需要遵循以下標準進行校驗:

GB/T 13978-1992《工業自動化儀表耐電壓試驗通用規則》;

GB/T 18268-2000《耐電壓試驗設備》;

GB/T 2423.17-2017《電工電子產品環境試驗 第2-17部分:電壓波試驗》;

GB/T 4208-2017《工業機器、設備電氣設備的外觀和保護等級(IP code)》。

在進行柏毅HCT的校驗時,需要按照上述標準的要求進行,確保測試結果的準確性和可靠性。同時,需要定期對設備進行校驗,以確保其測量結果的準確度和可靠性,保證測試數據符合相關的安全和性能要求
